แรงดันตกคร่อมวาล์วปีกผีเสื้อเป็นเท่าใด

แรงดันตกคร่อมวาล์วปีกผีเสื้อคืออะไร

ในฐานะซัพพลายเออร์วาล์วผีเสื้อแบบหน้าแปลน ฉันมักจะพบคำถามจากลูกค้าเกี่ยวกับแรงดันตกคร่อมวาล์วเหล่านี้ การทำความเข้าใจเกี่ยวกับแรงดันตกเป็นสิ่งสำคัญสำหรับการทำงานของระบบท่ออย่างมีประสิทธิภาพ และวาล์วปีกผีเสื้อแบบหน้าแปลนมีบทบาทสำคัญในเรื่องนี้ ในบล็อกโพสต์นี้ ผมจะเจาะลึกว่าแรงดันตกคืออะไร เกิดขึ้นได้อย่างไรในวาล์วปีกผีเสื้อแบบหน้าแปลน และผลกระทบต่อระบบท่อของคุณ

ทำความเข้าใจเกี่ยวกับแรงดันตกคร่อม

พูดง่ายๆ ก็คือแรงดันตกคร่อมคือความแตกต่างของแรงดันระหว่างจุดสองจุดในระบบท่อ มันเป็นผลมาจากความต้านทานที่ของไหล (ของเหลวหรือก๊าซ) พบขณะไหลผ่านท่อ ข้อต่อ และวาล์ว ความต้านทานนี้เกิดจากปัจจัยต่างๆ รวมถึงการเสียดสีระหว่างของไหลกับผนังท่อ การเปลี่ยนแปลงทิศทางการไหล และการมีสิ่งกีดขวาง เช่น วาล์ว

ในระบบท่อ แรงดันตกถือเป็นข้อพิจารณาที่สำคัญเนื่องจากจะส่งผลต่อการใช้พลังงานของระบบ แรงดันตกคร่อมที่สูงขึ้นหมายความว่าต้องใช้พลังงานมากขึ้นในการสูบของเหลวผ่านระบบ ซึ่งอาจส่งผลให้ต้นทุนการดำเนินงานเพิ่มขึ้น ดังนั้นการลดแรงดันตกคร่อมให้เหลือน้อยที่สุดมักเป็นวัตถุประสงค์หลักในการออกแบบและการทำงานของระบบท่อ

แรงดันตกคร่อมในวาล์วปีกผีเสื้อ

วาล์วผีเสื้อแบบหน้าแปลนเป็นวาล์วแบบหมุนสี่ส่วนที่ใช้องค์ประกอบปิดรูปดิสก์เพื่อควบคุมการไหลของของไหล เมื่อวาล์วเปิดจนสุด จานจะขนานกับทิศทางการไหล ทำให้ของเหลวไหลผ่านได้โดยมีความต้านทานค่อนข้างต่ำ อย่างไรก็ตาม เมื่อวาล์วปิด จานดิสก์จะหมุนและเริ่มกีดขวางการไหล ส่งผลให้แรงดันตกคร่อมเพิ่มขึ้น

แรงดันตกคร่อมวาล์วปีกผีเสื้อขึ้นอยู่กับหลายปัจจัย รวมถึงขนาดวาล์ว ระดับการเปิดวาล์ว อัตราการไหลของของไหล และคุณสมบัติของของไหลเอง ตัวอย่างเช่น ขนาดวาล์วที่ใหญ่ขึ้นโดยทั่วไปจะส่งผลให้แรงดันตกคร่อมลดลง เนื่องจากมีพื้นที่ให้ของเหลวไหลผ่านได้มากขึ้น ในทำนองเดียวกัน วาล์วที่เปิดเต็มที่จะมีแรงดันตกคร่อมต่ำกว่าวาล์วที่เปิดบางส่วน

อัตราการไหลของของไหลยังส่งผลกระทบอย่างมีนัยสำคัญต่อแรงดันตกคร่อม เมื่ออัตราการไหลเพิ่มขึ้น ความเร็วของของไหลจะเพิ่มขึ้น ซึ่งจะทำให้แรงเสียดทานและความดันลดลงในทางกลับกัน คุณสมบัติของของเหลว เช่น ความหนืดและความหนาแน่น ก็ส่งผลต่อแรงดันตกเช่นกัน ของเหลวที่มีความหนืดมากกว่าจะมีแรงดันตกคร่อมสูงกว่าของเหลวที่มีความหนืดน้อยกว่า ปัจจัยอื่นๆ ทั้งหมดจะเท่ากัน

การวัดแรงดันตกคร่อม

เพื่อวัดแรงดันตกคร่อมวาล์วปีกผีเสื้อได้อย่างแม่นยำ โดยปกติแล้วเซ็นเซอร์ความดันจะถูกติดตั้งไว้ที่ต้นน้ำและปลายน้ำของวาล์ว ความแตกต่างในการอ่านค่าความดันระหว่างสองจุดนี้ทำให้แรงดันตกคร่อมวาล์ว โดยทั่วไปการวัดนี้จะแสดงเป็นหน่วยความดัน เช่น ปอนด์ต่อตารางนิ้ว (psi) หรือปาสคาล (Pa)

ในบางกรณี ผู้ผลิตจะให้กราฟแรงดันตกคร่อมสำหรับวาล์วปีกผีเสื้อแบบมีหน้าแปลน เส้นโค้งเหล่านี้แสดงความสัมพันธ์ระหว่างแรงดันตกและอัตราการไหลของการเปิดวาล์วในระดับต่างๆ ด้วยการอ้างอิงเส้นโค้งเหล่านี้ วิศวกรและผู้ปฏิบัติงานสามารถประมาณแรงดันตกคร่อมวาล์วภายใต้สภาวะการทำงานต่างๆ

ผลกระทบของแรงดันตกสำหรับระบบท่อ

แรงดันตกคร่อมวาล์วปีกผีเสื้ออาจมีนัยหลายประการต่อประสิทธิภาพและประสิทธิภาพของระบบท่อ ประการแรก ตามที่กล่าวไว้ข้างต้น แรงดันตกคร่อมสูงอาจทำให้การใช้พลังงานของระบบเพิ่มขึ้น เนื่องจากปั๊มต้องทำงานหนักขึ้นเพื่อเอาชนะความต้านทานที่เกิดจากวาล์ว ส่งผลให้ค่าไฟสูงขึ้น

ประการที่สอง แรงดันตกคร่อมขนาดใหญ่อาจส่งผลต่ออัตราการไหลของของไหลในระบบด้วย หากแรงดันตกคร่อมสูงเกินไป อัตราการไหลอาจลดลงจนถึงระดับที่ไม่เพียงพอต่อการใช้งานที่ต้องการ ซึ่งอาจนำไปสู่ปัญหาต่างๆ เช่น ประสิทธิภาพของกระบวนการไม่ดีหรืออุปกรณ์ทำงานผิดปกติ

ในที่สุด แรงดันตกยังสามารถทำให้เกิดโพรงอากาศในวาล์วได้ โพรงอากาศเกิดขึ้นเมื่อความดันของของเหลวลดลงต่ำกว่าความดันไอ ทำให้เกิดฟองไอ ฟองอากาศเหล่านี้สามารถยุบตัวอย่างรุนแรง ส่งผลให้วาล์วและระบบท่อเสียหายเมื่อเวลาผ่านไป

การลดแรงดันตกคร่อม

ในฐานะซัพพลายเออร์วาล์วปีกผีเสื้อแบบหน้าแปลน เราเข้าใจถึงความสำคัญของการลดแรงดันตกคร่อมในระบบท่อให้เหลือน้อยที่สุด มีหลายวิธีในการบรรลุเป้าหมายนี้ ประการแรก การเลือกขนาดวาล์วที่ถูกต้องเป็นสิ่งสำคัญ วาล์วที่เล็กเกินไปสำหรับอัตราการไหลจะทำให้แรงดันตกคร่อมสูง ในขณะที่วาล์วที่มีขนาดใหญ่เกินไปอาจมีราคาแพงกว่าและมีประสิทธิภาพน้อยกว่า

ประการที่สอง การใช้วาล์วที่มีการออกแบบให้มีความต้านทานต่ำสามารถช่วยลดแรงดันตกคร่อมได้เช่นกัน ตัวอย่างเช่น วาล์วปีกผีเสื้อบางรุ่นได้รับการออกแบบให้มีรูปทรงดิสก์ที่เพรียวบางซึ่งช่วยให้ของไหลไหลผ่านวาล์วได้ราบรื่นยิ่งขึ้น

สุดท้ายนี้ การติดตั้งและบำรุงรักษาวาล์วอย่างเหมาะสมก็มีความสำคัญเช่นกัน วาล์วที่ติดตั้งไม่ถูกต้องหรือบำรุงรักษาไม่ดีอาจมีแรงดันตกคร่อมสูงกว่าปกติ

ข้อเสนอวาล์วปีกผีเสื้อของเรา

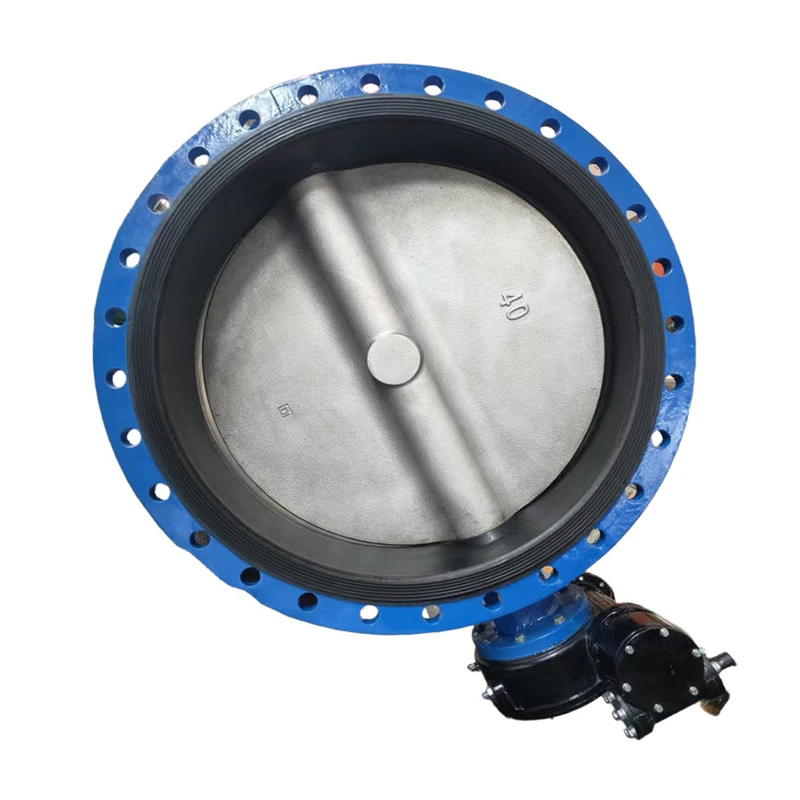

เรานำเสนอวาล์วปีกผีเสื้อแบบหน้าแปลนที่หลากหลายเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ของเราหน้าแปลนคู่ผีเสื้อวาล์วได้รับการออกแบบสำหรับการใช้งานที่มีประสิทธิภาพสูงและมีแรงดันตกคร่อมต่ำและการควบคุมการไหลที่ดีเยี่ยม วาล์วเหล่านี้มีจำหน่ายในขนาดและวัสดุต่างๆ เพื่อให้เหมาะกับสภาพการทำงานที่แตกต่างกัน

ของเราวาล์วผีเสื้อหน้าแปลนเรียงราย EPDM เต็มรูปแบบเป็นอีกหนึ่งทางเลือกยอดนิยม ซับใน EPDM ให้ความทนทานต่อการกัดกร่อนได้ดีเยี่ยม ทำให้เหมาะสำหรับใช้กับของเหลวหลากหลายประเภท วาล์วนี้ยังให้แรงดันตกคร่อมต่ำและการทำงานที่เชื่อถือได้

หากคุณกำลังมองหาวาล์วปีกผีเสื้อแบบหน้าแปลนเฉพาะของเราชนิดหน้าแปลนวาล์วปีกผีเสื้อหน้าให้ข้อมูลโดยละเอียดเกี่ยวกับหน้าแปลนประเภทต่างๆ ที่มีจำหน่ายและการใช้งาน

ติดต่อเราเพื่อสอบถามความต้องการด้านท่อของคุณ

หากคุณอยู่ในตลาดวาล์วปีกผีเสื้อแบบหน้าแปลน และต้องการเรียนรู้เพิ่มเติมเกี่ยวกับวิธีลดแรงดันตกในระบบท่อ เราพร้อมให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเราสามารถให้ข้อมูลโดยละเอียดเกี่ยวกับผลิตภัณฑ์ของเรา ให้การสนับสนุนด้านเทคนิค และช่วยเหลือคุณในการเลือกวาล์วที่เหมาะสมสำหรับการใช้งานของคุณ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเกี่ยวกับข้อกำหนดการวางท่อของคุณ และวิธีที่วาล์วปีกผีเสื้อแบบหน้าแปลนของเราสามารถช่วยให้คุณบรรลุประสิทธิภาพของระบบสูงสุดได้อย่างไร

อ้างอิง

• อิเดลชิค ไออี (1994) คู่มือความต้านทานไฮดรอลิก ซีอาร์ซี เพรส.
• มิลเลอร์, ดีเอส (1990) ระบบการไหลภายใน วิศวกรรมของไหล BHRA
• บริษัท เครน (1988) การไหลของของไหลผ่านวาล์ว ข้อต่อ และท่อ เอกสารทางเทคนิคหมายเลข 410
