หลักการทำงานของวาล์วควบคุมน้ำไดอะแฟรมคืออะไร?

เฮ้! ในฐานะผู้จำหน่ายวาล์วควบคุมน้ำ ฉันมักถูกถามเกี่ยวกับวิธีการทำงานของวาล์วควบคุมน้ำของไดอะแฟรม ดังนั้น ฉันคิดว่าฉันจะแจกแจงรายละเอียดในโพสต์บล็อกนี้เพื่อให้คุณเข้าใจอุปกรณ์ที่ดีเหล่านี้ได้ชัดเจน

พื้นฐานของวาล์วควบคุมน้ำไดอะแฟรม

เอาล่ะ มาเริ่มกันที่พื้นฐานกันก่อน วาล์วควบคุมน้ำแบบไดอะแฟรมเป็นวาล์วชนิดหนึ่งที่ใช้ไดอะแฟรมแบบยืดหยุ่นเพื่อควบคุมการไหลของน้ำ ไดอะแฟรมทำหน้าที่เป็นตัวกั้นระหว่างสองช่องในวาล์ว และการเคลื่อนที่คือสิ่งที่ควบคุมการไหลของน้ำ

ไดอะแฟรมมักทำจากยางหรือวัสดุอีลาสโตเมอร์ วัสดุนี้มีความยืดหยุ่นพอที่จะเลื่อนขึ้นลงหรือไปทางด้านข้าง ขึ้นอยู่กับการออกแบบของวาล์ว และยังทนทานซึ่งหมายความว่าสามารถทนต่อแรงกดและการสึกหรอของการไหลของน้ำอย่างต่อเนื่อง

มันทำงานอย่างไร: กลศาสตร์

แล้วทั้งหมดนี้ทำงานอย่างไร? ทุกอย่างขึ้นอยู่กับความแตกต่างของแรงดัน ในวาล์วควบคุมน้ำของไดอะแฟรม โดยทั่วไปจะมีห้องสองห้องคั่นด้วยไดอะแฟรม ห้องหนึ่งเชื่อมต่อกับทางเข้าของวาล์ว ซึ่งเป็นจุดที่น้ำไหลเข้า และอีกห้องหนึ่งเชื่อมต่อกับทางเข้า ซึ่งน้ำไหลออก

เมื่อความดันในห้องทางเข้าสูงกว่าความดันในห้องทางออก ไดอะแฟรมจะถูกผลักไปทางด้านทางออก การเคลื่อนไหวของไดอะแฟรมจะเปิดวาล์วเพื่อให้น้ำไหลผ่านได้ ในทางกลับกัน เมื่อความดันในห้องทางออกสูงขึ้น ไดอะแฟรมจะถูกดันกลับไปทางฝั่งทางเข้า ปิดวาล์วและหยุดการไหลของน้ำ

มาดูส่วนประกอบต่างๆ ที่เกี่ยวข้องในกระบวนการนี้กันดีกว่า

ไดอะแฟรม

ดังที่ได้กล่าวไปแล้วข้างต้น ไดอะแฟรมเป็นส่วนประกอบสำคัญ มันเหมือนกับหัวใจของวาล์ว ความยืดหยุ่นทำให้สามารถตอบสนองต่อการเปลี่ยนแปลงของแรงกดดันได้ เมื่อความดันเปลี่ยนแปลง ไดอะแฟรมจะเสียรูป ซึ่งจะทำให้ตำแหน่งของวาล์วเปิดเปลี่ยนไป

ตัววาล์ว

ตัววาล์วเป็นปลอกด้านนอกที่ยึดส่วนประกอบทั้งหมดไว้ด้วยกัน มีช่องสำหรับทางเข้าและทางออกของน้ำ รวมถึงที่นั่งที่ไดอะแฟรมวางอยู่เมื่อปิดวาล์ว ตัววาล์วมักทำจากวัสดุที่แข็งแรง เช่น ทองเหลืองหรือสแตนเลส เพื่อให้สามารถทนต่อแรงดันของน้ำได้

ห้องควบคุม

ห้องควบคุมคือพื้นที่ด้านหนึ่งของไดอะแฟรม สามารถเชื่อมต่อกับสายควบคุมหรือแหล่งจ่ายแรงดันได้ ด้วยการปรับความดันในห้องควบคุม คุณสามารถควบคุมการเคลื่อนที่ของไดอะแฟรมและการเปิดและปิดของวาล์วได้

การใช้งานวาล์วควบคุมน้ำไดอะแฟรม

วาล์วควบคุมน้ำไดอะแฟรมมีการใช้งานที่หลากหลาย โดยทั่วไปจะใช้ในระบบประปา ระบบชลประทาน และกระบวนการทางอุตสาหกรรม

ในระบบจ่ายน้ำ วาล์วเหล่านี้สามารถใช้เพื่อควบคุมการไหลของน้ำเข้าสู่ถังเก็บน้ำ ตัวอย่างเช่น กวาล์วลูกลอยระยะไกล 100Xสามารถใช้เติมถังอัตโนมัติเมื่อระดับน้ำลดลง เมื่อระดับน้ำในถังต่ำ ลูกลอยจะลดลง ซึ่งจะเปิดวาล์วและปล่อยให้น้ำไหลเข้าสู่ถัง เมื่อถังเต็ม ลูกลอยจะลอยขึ้น ปิดวาล์ว และหยุดการไหลของน้ำ

ในระบบชลประทาน สามารถใช้วาล์วควบคุมน้ำแบบไดอะแฟรมเพื่อควบคุมการไหลของน้ำไปยังพื้นที่ต่างๆ ของสนามได้ ด้วยการปรับแรงดันในห้องควบคุม คุณสามารถควบคุมปริมาณน้ำที่ปล่อยไปยังแต่ละส่วนของสนามได้

ในกระบวนการทางอุตสาหกรรม วาล์วเหล่านี้ใช้เพื่อควบคุมการไหลของน้ำในระบบทำความเย็น ระบบป้อนหม้อไอน้ำ และอื่นๆ ตัวอย่างเช่น กเช็ควาล์วปิดช้าสแตนเลส 300Xสามารถใช้ป้องกันการไหลย้อนกลับในท่อทำให้มั่นใจได้ว่าน้ำไหลไปในทิศทางเดียวเท่านั้น

ข้อดีของวาล์วควบคุมน้ำไดอะแฟรม

การใช้วาล์วควบคุมน้ำไดอะแฟรมมีข้อดีหลายประการ

การควบคุมที่แม่นยำ

ข้อดีที่ใหญ่ที่สุดประการหนึ่งคือความสามารถในการควบคุมการไหลของน้ำได้อย่างแม่นยำ เนื่องจากไดอะแฟรมตอบสนองโดยตรงต่อการเปลี่ยนแปลงของความดัน คุณจึงสามารถปรับการเปิดและปิดวาล์วอย่างละเอียดเพื่อให้ได้อัตราการไหลที่แน่นอนที่คุณต้องการ

ความน่าเชื่อถือ

วาล์วควบคุมน้ำไดอะแฟรมก็เชื่อถือได้เช่นกัน ไดอะแฟรมเป็นส่วนประกอบที่เรียบง่ายแต่มีประสิทธิภาพซึ่งมีชิ้นส่วนที่เคลื่อนไหวไม่มากนัก ซึ่งหมายความว่าโอกาสที่จะเกิดข้อผิดพลาดน้อยลง และเนื่องจากไดอะแฟรมทำจากวัสดุที่ทนทาน จึงมีอายุการใช้งานยาวนานโดยไม่ต้องบำรุงรักษามากนัก

คุ้มค่า

โดยทั่วไปวาล์วเหล่านี้มีความคุ้มค่า มีราคาไม่แพงนักในการผลิต และอายุการใช้งานยาวนานหมายความว่าคุณไม่จำเป็นต้องเปลี่ยนบ่อยนัก ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานทั้งขนาดเล็กและขนาดใหญ่

วาล์วควบคุมน้ำไดอะแฟรมประเภทต่างๆ

วาล์วควบคุมน้ำไดอะแฟรมมีหลายประเภท แต่ละประเภทได้รับการออกแบบสำหรับการใช้งานเฉพาะด้าน

วาล์วลดแรงดัน

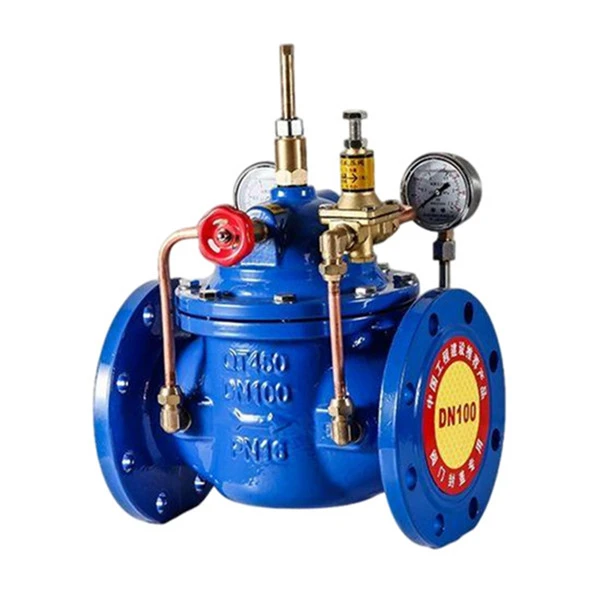

กวาล์วลดแรงดัน 200Xเป็นวาล์วควบคุมน้ำแบบไดอะแฟรมชนิดหนึ่งที่ใช้ลดแรงดันน้ำในท่อ ทำงานโดยการปรับการเปิดวาล์วตามแรงดันในห้องทางออก เมื่อความดันในห้องทางออกสูงเกินไป วาล์วจะปิดเล็กน้อยเพื่อลดการไหลและลดความดันลง

วาล์วควบคุมการไหล

วาล์วควบคุมการไหลใช้เพื่อควบคุมอัตราการไหลของน้ำ ทำงานโดยการปรับตำแหน่งของไดอะแฟรมเพื่อควบคุมขนาดของการเปิดวาล์ว สิ่งนี้ช่วยให้คุณรักษาอัตราการไหลให้คงที่แม้ว่าความดันในท่อจะเปลี่ยนไปก็ตาม

เช็ควาล์ว

เช็ควาล์วได้รับการออกแบบให้น้ำไหลไปในทิศทางเดียวเท่านั้น พวกเขาใช้ไดอะแฟรมเพื่อป้องกันการไหลย้อนกลับ เมื่อน้ำไหลไปในทิศทางที่ถูกต้อง ไดอะแฟรมจะเปิดออกเพื่อให้น้ำไหลผ่านได้ แต่หากน้ำพยายามไหลสวนทาง ไดอะแฟรมจะปิดปิดกั้นการไหล

บทสรุป

เอาล่ะคุณได้มันแล้ว! นั่นคือหลักการทำงานของวาล์วควบคุมน้ำแบบไดอะแฟรม วาล์วเหล่านี้เป็นส่วนสำคัญของระบบน้ำจำนวนมาก ซึ่งให้การควบคุมที่แม่นยำ ความน่าเชื่อถือ และความคุ้มค่า

หากท่านอยู่ในตลาดวาล์วควบคุมน้ำไม่ว่าจะเป็นกวาล์วลูกลอยระยะไกล 100X, กเช็ควาล์วปิดช้าสแตนเลส 300Xหรือวาล์วลดแรงดัน 200X, ฉันอยากคุยกับคุณ เราสามารถหารือเกี่ยวกับความต้องการเฉพาะของคุณและค้นหาโซลูชันวาล์วที่สมบูรณ์แบบสำหรับโครงการของคุณ อย่าลังเลที่จะติดต่อและเริ่มการสนทนา

อ้างอิง

• "คู่มือวาล์ว" โดยสมาคมผู้ผลิตวาล์ว
• “ระบบควบคุมน้ำ: การออกแบบและการดำเนินงาน” โดยสิ่งพิมพ์อุตสาหกรรมน้ำ
